試件展示

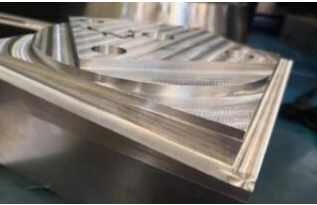

S試切件
主要驗證五軸聯動機床空間位置精度。
加工機型：TITAN 6030
X/Y/Z軸快移速度：50/50/30 m/min
X/Y/Z軸切削速度：20/20/20 m/min
執行標準：ISO10791
毛坯輪廓尺寸：400mm*200mm*70mm
試件材料：鋁7075-T7451
使用刀具：D20
切削速度：S10000
進給量：F2000
切削深度：30MM
切削時間：2小時
室內溫度：24.5℃
精度檢驗表：
檢驗項目 | 允差名義規格 | 實際精度 | 檢驗工具 |
緣條行麵粗糙度（Ra） | 3.2 | 1.6 | 粗糙度儀 |
緣條厚度 | 0.1 | 0.08 | 壁厚卡尺 |
型麵輪廓誤差 | 0.05 | ±0.02 | 坐標測量機 |

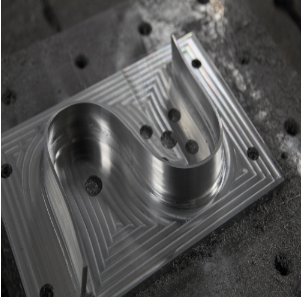

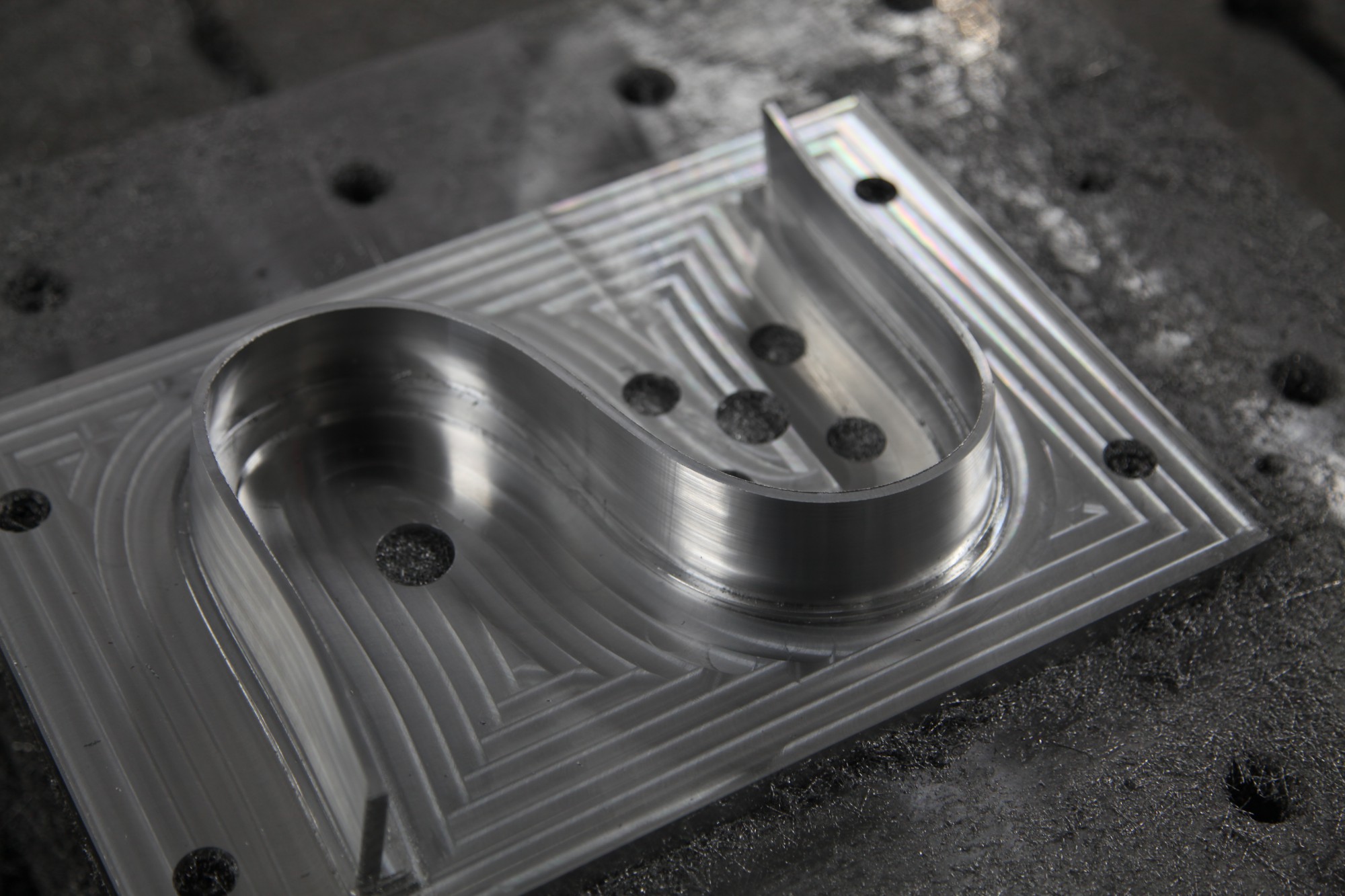

NAS件
驗證三軸聯動機床進行動態精度，判斷插補軸在運動時的精度和各軸定位精度。
加工機型：PMW 2842
X/Y/Z軸快移速度：15/15/12 m/min
X/Y/Z軸切削速度：10/10/10 m/min
執行標準：NAS979
毛坯輪廓尺寸：210*210*100
試件材料：鋁7075-T7451
使用刀具：D20 D10R5 D10
切削速度：S15000
進給量：F5000
切削深度：35MM
切削時間：2小時
室內溫度：24.5℃
檢驗項目 | 允差名義規格 | 實際精度 | 檢驗工具 |
緣條行麵粗糙度（Ra） | 3.2 | 1.6 | 粗糙度儀 |
人臉模型
通過試切人臉模型來看複雜曲麵的光潔度及曲麵精度，來判斷機床各軸調試的狀態。
加工機型：TITAN 3020
X/Y/Z軸快移速度：50/50/30 m/min
X/Y/Z軸切削速度：20/20/20 m/min
執行標準：VDI3441（德國機床精度標準）
毛坯輪廓尺寸：300*400*100
試件材料：鋁7075-T7451
使用刀具：D50 D20 D10R10 D6R3
切削速度：S12000
進給量：F5000
切削深度：58MM
切削時間：8小時
室內溫度：24.7℃
檢驗項目 | 允差名義規格 | 實際精度 | 檢驗工具 |
緣條行麵粗糙度（Ra） | 3.2 | 1.6 | 粗糙度儀 |
型麵輪廓誤差 | 0.05 | ±0.02 | 坐標測量機 |
埃菲爾鐵塔
需要複雜的加工工藝和較長的加工時間。
加工機型：TITAN-A 6030
X/Y/Z軸快移速度：50/50/30 m/min
X/Y/Z軸切削速度：20/20/20 m/min
執行標準：VDI3441（德國機床精度標準）
毛坯輪廓尺寸：240*240*520
試件材料：鋁7075-T7451
使用刀具: D63R0.8 D25R0.8 D20R0.8 D10R5 D6R3 D4 D6 D2 D1.5 D2R1 D1R0.5 D0.8
切削速度：S18000
進給量：F6000
切削深度：118.87
切削時間：168小時
室內溫度：24.8℃
檢驗項目 | 允差名義規格 | 實際精度 | 檢驗工具 |
緣條行麵粗糙度（Ra） | 3.2 | 1.6 | 粗糙度儀 |
型麵輪廓誤差 | 0.05 | ±0.02 | 坐標測量機 |
大力神杯
需要複雜的加工工藝和較長的加工時間。
加工機型：TITAN-A 6030
X/Y/Z軸快移速度：50/50/30 m/min
X/Y/Z軸切削速度：20/20/20 m/min
執行標準：VDI3441（德國機床精度標準）
毛坯輪廓尺寸：100*100*300
試件材料：鋁7075-T7451
使用刀具：D20 D6R3 D2R1
切削速度：S18000
進給量：F4000
切削深度: 22.4
切削時間：24小時
室內溫度：24.5℃
檢驗項目 | 允差名義規格 | 實際精度 | 檢驗工具 |
緣條行麵粗糙度（Ra） | 3.2 | 1.6 | 粗糙度儀 |
型麵輪廓誤差 | 0.05 | ±0.02 | 坐標測量機 |
